L'objectif est ici de construire des bras de flash compatible avec le système Ultralight. Ces bras sont fabriqués en aluminium anodisé. Il faut environ 10 minutes de travail par segment. Un segment vaut environ 5 €.

J'ai fabriqué trois tailles de segments en fonction du type de photo à réaliser, soit :

- Pour la macro : 2 segments de 120 mm.
- Pour la photo classique : 2 segments de 220 mm
- Pour le grand-angle : 2 segments de 300 mm

- Une barre en aluminium anodisé de 8 mm de diamètre (4 € le mètre). Disponible dans de nombreux magasins de bricolage.

- Des boules en bakélite de 25 mm de diamètre taraudés au diamètre 8 mm, pas de 1.25 ( 1.5 € pièce). Achetées chez Emile Maurin Outillage, 23, rue Marc Bloch, 69007 Lyon.

- De la colle type Araldite (7.75 € le tube).

- Un mètre.

- Une scie à métaux.

- Une lime à métaux.

- Une fileteuse de 8 mm de diamètre, au pas de visse de 1.25.

- Un établi avec un bon étaux.

Pour un segment macro, voici la marche à suivre. Les autres segments ne diffèreront uniquement par la longueur du segment...

Tout d'abord, mesurer (Photo 1) et découper un segment de 120 mm dans la barre en aluminium. Marquer à l'aide d'un crayon de papier deux marques à 17 mm des extrémités. Ces marques serviront de repères pour les filetages des deux extrémités.

Photo 1 : Mesure d'un segment macro.

Ensuite, limer en forme de cône les deux extrémités du segment pour pouvoir amorcer le filetage (Photo 2). Ceci est très important. Il vous sera très difficile de fileter les extrémités sans ces cônes. Un demi-millimètre de profondeur sur 1 centimètre de long est suffisant...

Photo 2 : On lime les extrémités en forme de cônes.

Ensuite, appliquer fortement la fileteuse et fileter les extrémités du segment (Photo 3). Fileter le segment jusqu'à la marque faite, soit une longueur de 17 mm. C'est environ la profondeur d'une boule en bakélite.

Photo 3 : Fileter les deux extrémités du segment sur 17 mm de long.

Passer ensuite un petit coup de lime sur les extrémités afin d'enlever les aspérités. Une fois les deux extrémités filetées, appliquer un peu de colle sur les filets (Photo 4), puis visser les boules en bakélite sur le segment. La prise est d'environ 15 heures (laisser sécher une nuit), variable en fonction du type de colle.

Photo 4 : Appliquer un peu de colle sur les filets... puis visser les boules en bakélite.

Il faut compter environ 10 minutes par segments. Au bout de quelques temps, vous obtiendrez un ensemble de segments (Photo 5).

Photo 5 : Voici mes 4 segments macro et la fileteuse 8/1.25.

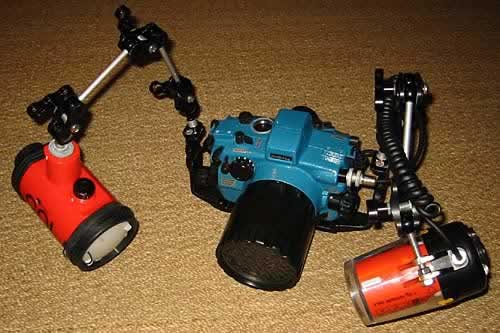

C'est donc une façon très rapide et économique de construire ses bras de flash. Voici mes 4 segments macro une fois montés sur le caisson (Photo 6).

Photo 6 : Le montage terminé.

Bien entendu, je ne vous parle pas ici des rotules de fixation... J'ai bien pensé les construire également, mais après plusieurs discussions avec des copains bricoleurs (qui avaient galérés pour en bricoler et qui ne marchaient pas toujours très bien), j'ai opté pour l'achat de rotules Ultralight. J'en suis très satisfait. Vu le prix des segments Ultralight, je crois qu'il ne faut pas se priver de les fabriquer soi-même...

J'ai également vu des segments en matériaux composites. On trouve des barres dans les magasins de bricolage. Dans ce cas, oubliez le filetage car ces barres en composites s'effrites et on s'en met partout. L'avantage est qu'il n'y a aucun risque de corrosion... mais vu le prix de l'alu, je veux bien refaire des segments alu dans 10 ans...
